简述

    CHF系列自动卷绕式过滤器Automatic roll filter,亦称自动卷帘式空气过滤器,是北京百年恒丰公司工程技术人员在国家标准图集YJ4型自动卷绕式空气过滤器基础上, 经过10多年长期研制并吸收国内外先进控制及传动技术,对自动卷帘式过滤器进行多次结构优化设计,使有效过滤面积最大化,而推出的一种新型模块化空气过滤设备。

    CHF自动卷绕式空气过滤器是传统空气过滤器领域的一个重大突破,它是通过过滤器前后压差变化转换为传感电信号,并对过滤材料进行自动更换的空气除尘设备。

   CHF自动卷绕式过滤器广泛应用于污水处理厂、晶体电子、发电厂、煤矿通风以及涂装行业大风量通风系统。



百年恒丰办公室一角

恒丰简讯····>··>简述恒丰近闻


组成

   主体框架          上/下导向轴

   上料箱            滤料导向滑道

   下料箱            Dwyer压差开关

   不锈钢格栅        声光报警
   挡料栏            加强型合成纤维过滤材料

   压料栏            安装附件

   传动系统          随机文件

   控制系统


系列

    百年恒丰可根据客户要求,定制各种规格的

    自动、半自动纯手动卷绕式过滤器。

    CHF-Ⅰ-3型自动卷绕式空气过滤器

    ◇ CHF-DQ-C型自动卷绕式空气过滤器

    ◇ ACR-I自动清灰型自动卷绕式过滤器

    ZJL-Ⅱ-4人字型自动卷绕式过滤器

    ARF-Ⅰ-2型迷你型自动卷绕式空气过滤器

    移动通信基站新风换气节能设备专用卷轴式过滤器

    HRF-Ⅱ-2迷你型手动卷绕式空气过滤器

ERSA 机库卷帘式过滤器

特点

  ◇ 框架主体材料可选用冷板喷塑(Cold rolled sheet)、铝合金型材(Al-alloy)及不锈钢(Stainless Steel)。

    整体采用金属结构,坚固可靠,可以满足最恶劣的工作环境。
    CHF卷帘式过滤器结构优化设计,使有效过滤面积最大化,运行风阻更小。

     CHF自动卷绕过滤器可选用光电控制,真正实现卷帘过滤材料的精确控制。

    光电控制采用液晶屏运行状态显示,就地声光报警,及时提醒更换新滤材。

         并预留远程报警接口,以便实行远程报警

    模块化组装智能型滤料更换系统,可满足最复杂的气流系统要求,有效节约能源,降低人力,运行更经济 。

    CHF自动卷绕式空气过滤器结构优化设计,滤料运行阻力非常小,因此,对电机功率要求也很小,更节能环保

    选用进口品牌减速马达,结构小巧,运行稳定,可靠性高。
    各种通风过滤场合,特别对于低压大风量送风系统空气净化效果更为理想。

百年恒丰CHF卷帘式空气过滤器结构优化设计、新料换料装置导向轴设计已申请国家专利





◆ 原理

    新过滤材料装在上料箱,当空调进风带有高浓度含尘空气通过卷
          绕式过滤器后,过滤器前后压差随滤尘增加而逐步上升。
    当过滤器阻力上升到设定的终阻力值时,压差开关开始动作。
    控制器接收到运转信号后,立即接通马达电源,自动启动电机。
    电机运转带动下料箱内卷轴转动,从而将脏的滤料卷起来,同时
          过滤截面上更换成干净的滤料。

    当达到控制系统预设数据时,控制系统发出停止信号给马达,
          电机停止运转。
    自动卷绕式空气过滤器采用专用覆网过滤材料,结构形式多呈密度
梯度排列组合,具有通风除尘能力优良、阻力低、强度高、化学性
能稳定、
耐一定高温,且无毒、无味、无挥发性、操作方便 。

百年恒丰拥有自动卷帘式过滤器多项专利权



CHF自动卷绕式过滤器 出厂前调试完毕

CHF automatic roll filter

◆ 技术规格

单元高度(mm):800~6000

单元宽度(mm):800~2200(组合宽度=单元宽度*n)

过滤效率等级:G3/G4(EN779)

   颗粒≥1um,过滤效率≥70%;

   颗粒≥5um,过滤效率≥80%;

   颗粒≥8um,过滤效率≥95%;
风速:建议<2.5 m/s
终阻力:建议值200-300Pa
电源:110V/220V/380V-50/60Hz

可根据用户要求,定制其它各种规格尺寸。

如客户安装现场空间狭小,CHF自动卷绕式过滤器

   可以散件包装发运,搬到现场即可灵活拼装成型。
详细设计选型资料请与百年恒丰技术部联系。





◆ 控制系统

   ◇ 在滤料的进风面安装有德国进口Dwyer压差开关控制,根据用户使用环境要求,预先设定滤料使用的终阻力。

    当压差大于设定的终阻力时,控制系统发给马达运转信号,系统开始更换新料。

    当马达运转达到控制系统预设时间时,控制系统立即发 出停止运转指令,马达运转停止。

    当最后一幅过滤材料到达设定阻力时,即所有滤料使用完毕时,控制系统发出换料报警,提醒马上更换新滤料。
   ◇ 当误操作或其它故障导致过滤截面没有滤料时,控制系统发出空料报警,提醒维护人员马上排出故障,避免空料运行。

   控制系统提供手动、自动自由选择开关,用户可以方便选择设定。

    根据用户特定要求,百年恒丰可以提供远程光电报警、压差及远程控制端子接口。

   ◆ 根据用户不同要求,百年恒丰可以提供Dwyer压差时间控制CHF光电定长控制等。



过滤器总成

    CHF自动卷绕式过滤器可与中效袋式过滤器、板式过滤

器组成多级过滤器总成,可达≤1μm的过滤精度,是低压大风

量送风系统首选机型,广泛应用于中央空调系统、冶金烧结、化

工、 电子、污水处理、发电厂、煤矿及地铁通风、人防工程等

通风领域。

新风过滤墙
Roll filters wall



We do better because of our specialization!

◆ 应用范围

污水处理厂鼓风机进风廊道空气过滤

垃圾渗滤液处理工程鼓风机房空气过滤

垃圾焚烧处理厂鼓风机房空气过滤
汽车喷涂生产线新风过滤墙

隧道废气处理工程中废气预除尘
地下停车场废气处理中空气过滤

煤矿提升机冷却风机的通风过滤
电子晶体生产车间新风洁净小室

纺织厂空调回风过滤
设备冷却用工业通风
空调机组新风系统预过滤

矿山冶金行业烧结系统通风过滤
发电厂燃气轮机进风系统预过滤

高速公路设备机房或涵洞通风
地铁及人防工程通风过滤
煤炭行业坑道大风量通风过滤
含尘量高,需频繁更换滤料的环境

恒定风量的运行系统



北京百年恒丰自动卷帘式空气过滤器

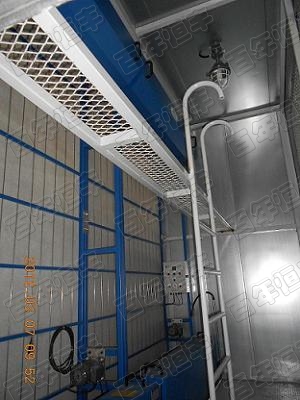

空气洁净小室内

Automatic roll filter

CHF百年恒丰自动卷帘式空气过滤器Automatic cassette roll filter

空调新风机组内

Automatic roll filter

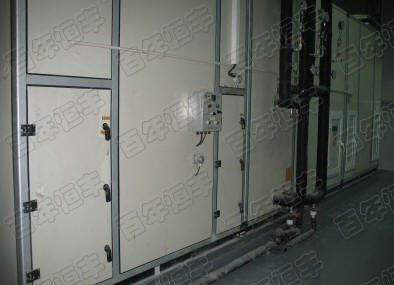

北京百年恒丰CHF自动卷帘式空气过滤器

安装在空调箱机组内
Automatic roll filter

北京百年恒丰CHF自动卷帘式空气过滤器

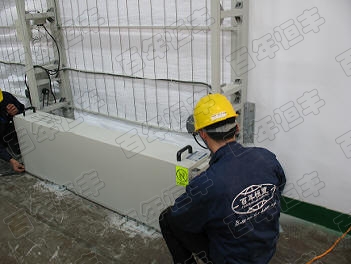

百年恒丰技术人员对自动卷帘式过滤器进行现场调试
Automatic roll filter

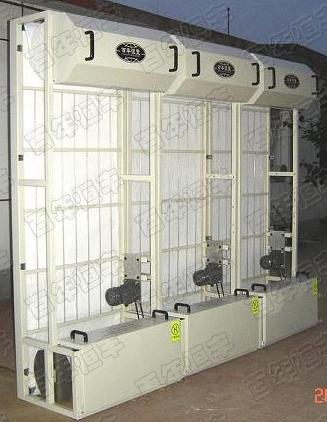

三拼机组

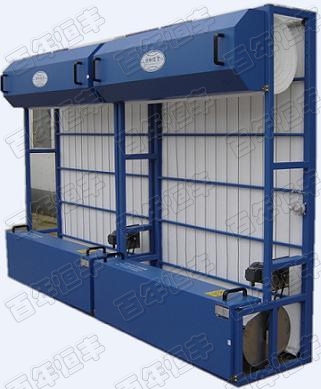

双拼机组

北京百年恒丰自动卷帘式过滤器

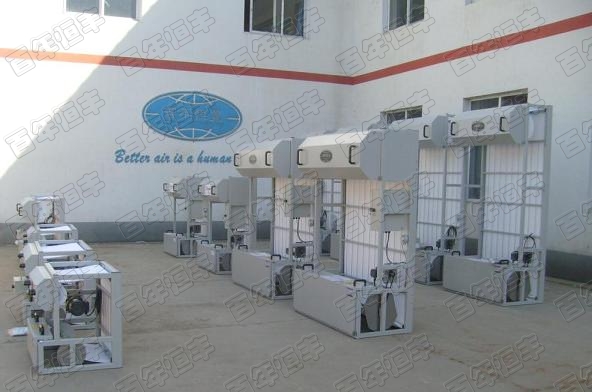

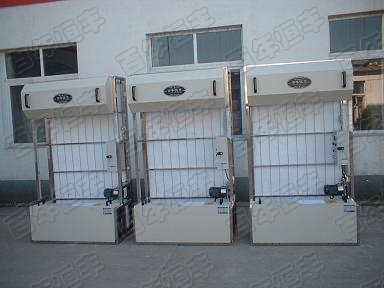

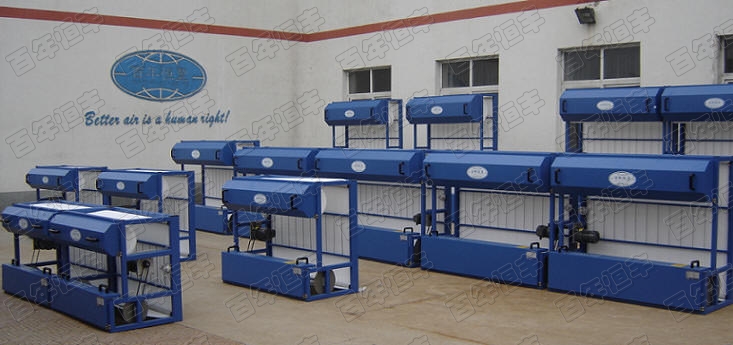

自动卷帘式过滤器调试完毕待发



自动卷帘式过滤器调试完毕待发


污水处理厂鼓风机房 进风廊道内安装




污水处理厂鼓风机房 进风廊道内安装


北京Hyundai汽车喷涂线 空调箱内安装



北京Hyundai汽车PTI车间 新风小室内安装

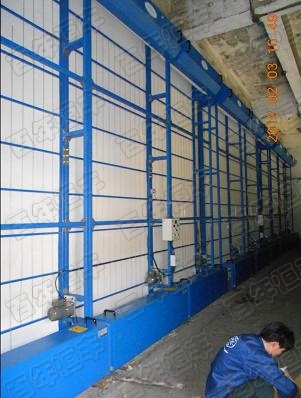

钢铁公司主电室1#风机房Roll-filter现场安装调试

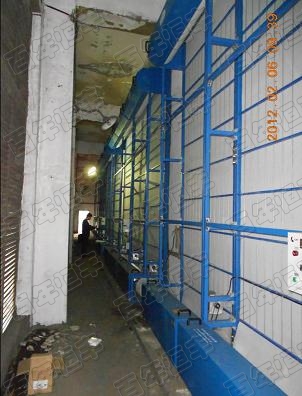

钢铁公司主电室3#风机房Roll-filter现场安装调试


产品不定期升级换代,宣传资料可能会有变动,恕不另行告知。  产品结构、型号、配置及技术参数以实际定货为准。
